Спецификация:

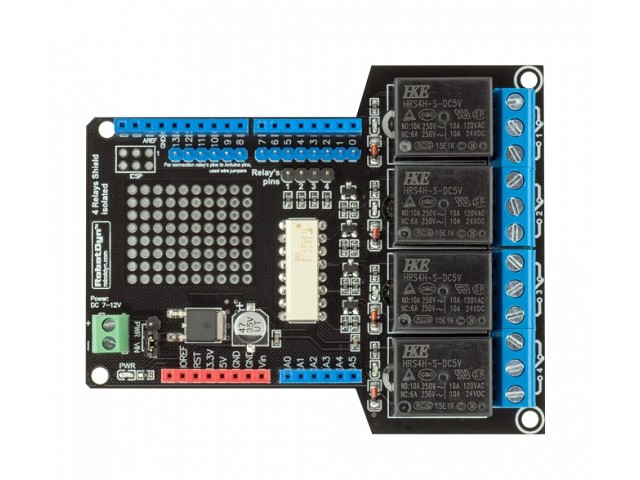

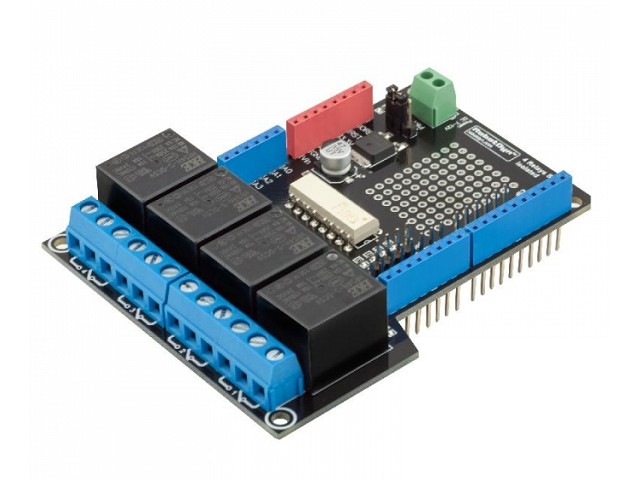

Relay Shield 4x (4 реле) - дает возможность управлять бытовыми устройствами подключенными к сети 220V, переключать силовое оборудование: моторы, насосы. Всего установлено 4 реле, с характеристиками коммутации: переменный тока 250V-10A, постоянный тока 60V-10A.
Удобство реле в том что оно разделяет каналы управления и каналы нагрузки. Что дает большую защиту вашего микроконтроллера. Но и здесь нет полных гарантии защиты при очень больших токах. Эта плата имеет множество улучшений в сравнении с предыдущей версией: Реле и клеммы вынесены за пределы зоны платы контроллера Arduino, Сделана развязка управления реле с помощью оптопары (4-х канальная оптопара TLP521-4), теперь схемы платы Arduino и сигнальные выходы, не имеют электрической связи с коммутацией самих реле. Дорожки платы соединяющие реле и клеммы имеют дополнительный слой припоя, для работы с большими нагрузками. Для большей гибкости использования входов/выходов самой Arduino, каналы управления реле можно подключать к любому цифровому выходу Arduino D0-D13, с помощью перемычек (Wire jumper). Т.е. вы не привязаны к каким либо определенным пинам. Индикация включения реле происходит с помощью светодиодов, которые присутствуют на каждыомканале-реле. Для работы платы требуется подключать внешний источник питания 6-12V. Сами реле и схема управления, потребляют ток порядка 400mA, и не всегда плата Arduino, сможет обеспечить такую силу тока для 5V. С помощью перемычки Вы можете переключать источник питания с внешнего на Vin платы Arduino. Имеется небольшая зона паечного монтажа, для установки компонентов вашего проекта. Что добавит больше возможностей и логики для управления реле. В комплект входят крепежный винты и гайки, для фиксации платы к стойке или плате Arduino. |
||||||||||||||
